1) Newton의 운동법칙 3대 법칙

• 제1법칙 (관성의 법칙): 외력이 작용하지 않는 한 정지한 물체는 정지 상태를, 운동하는 물체는 등속직선운동을 유지함.

• 제2법칙 (가속도의 법칙): 물체의 가속도는 가해진 힘에 비례하고 질량에 반비례함 ($F = ma = m\frac{dv}{dt}$).

• 제3법칙 (작용·반작용의 법칙): 한 물체가 다른 물체에 힘을 가하면 크기가 같고 방향이 반대인 반작용 힘이 동시에 작용함.

2) Newton의 점성법칙 (Newton's Law of Viscosity)

유체의 점성 마찰력에 의해 발생하는 전단응력($\tau$)은 속도 구배(속도 경사, $\frac{du}{dy}$)에 비례함.

$$\tau = \mu \frac{du}{dy}$$

(여기서, $\tau$: 전단응력 [$\text{N/m}^2$ 또는 $\text{Pa}$], $\mu$: 점성계수 [$\text{Pa·s}$ 또는 $\text{kg/m·s}$], $\frac{du}{dy}$: 속도구배 [$\text{s}^{-1}$])

1) 점성유체 유동과 Darcy-Weisbach 마찰계수 해석

유체의 점성 계수($\mu$)는 레이놀즈 수($Re = \frac{\rho v D}{\mu}$)의 분모 항에 직접 대입되며, 층류와 난류 유동 상태를 판별하는 척도임. 층류 영역($Re < 2,100$)에서는 관 마찰 계수가 $f = \frac{64}{Re}$ 로 오직 점성에 의해서만 선형적으로 지배됨.

2) 한랭지 부동액 첨가 배관의 마찰손실 압력 강하 보정

겨울철 소화 배관 동결 방지를 위해 **글리세롤 또는 프로필렌글리콜 부동액**을 정해진 비율 이상 물과 혼합 시, **점성 계수($\mu$) 및 밀도가 최대 2~3배까지 폭증함**. 이로 인해 레이놀즈 수가 낮아져 난류에서 층류화되거나, 동일 유속 시 전단응력이 폭발적으로 증가하여 마찰손실 압력강하가 크게 상승함. 가압송수장치 설계 시 이 점성 상승 마진을 양정에 필히 반영하지 않으면 소화 유량 부족 사태를 초래하므로 감안 설계가 강력 요구됨.

3) 정지유체 내 압력(정압)의 4대 역학적 특성 (황금률)

• 모든 방향에서 동일 (등방성): 고여 있는 유체 내 임의의 한 점에서 작용하는 정압의 크기는 상하좌우 모든 방향에서 항상 동일함 ($P_1 = P_2 = P_3 = P_4$).

• 깊이에 비례: 유체 깊이($h$)가 깊어질수록 머리 위 유체 비중량($\gamma = \rho g$)만큼 정압이 비례하여 증가함 ($P = P_a + \gamma h$). 소방 고가수조 낙차압 계산의 원천임.

• 면의 수직으로만 작용: 정지 유체는 비비는 힘인 전단응력($\tau$)이 0이므로, 오직 접촉벽면에 수직 방향으로만 압축 응력(정압)이 작용함.

• 밀폐 용기 내 동일 압력 전달 (Pascal의 원리): 밀폐된 용기 내부 유체에 가해진 압력은 유체의 모든 부분과 용기 벽면에 동일한 크기로 즉시 전달됨. 소방 펌프 체절운전 압력 유지 및 배관 내 기밀 시험의 근본 역학임.

1) 표면장력의 물리 단위

$$\sigma = \frac{F}{L} \quad [\text{N/m} \text{ 또는 } \text{dyne/cm}]$$

2) 구형 액적(물방울) 내부 압력과의 힘의 평형 (Laplace 공식)

액적이 구형을 유지하기 위해서는 내부 압력 상승에 따른 팽창하려는 힘과 외부 표면장력이 수축하려는 힘이 완전한 평형 상태를 이루어야 함.

$$\Sigma F_x = 0 \Rightarrow \Delta P \cdot \left( \frac{\pi D^2}{4} \right) = \sigma \cdot (\pi D)$$

$$\therefore \Delta P = P_i - P_o = \frac{4\sigma}{D}$$

(여기서, $\Delta P$: 내외부 압력차 [$\text{Pa}$], $\sigma$: 표면장력 [$\text{N/m}$], $D$: 액적 직경 [$\text{m}$])

1) 웨버 수 정의 공식

$$We = \frac{\text{관성력}}{\text{표면장력}} = \frac{\rho v^2 L}{\sigma}$$

(여기서, $\rho$: 유체 밀도 [$\text{kg/m}^3$], $v$: 가스와의 상대 속도 [$\text{m/s}$], $L$: 대표 길이(액적 직경 $D$) [$\text{m}$], $\sigma$: 표면장력 [$\text{N/m}$])

2) [고득점 차별화] 관성력 공식 및 웨버 수 약분 메커니즘 유도

많은 수험생들이 웨버 수 분자인 $\rho v^2 L$ 자체를 관성력으로 오인하나, 실제 물리적 관성력($F_{\text{inertia}}$)은 $\rho v^2 L^2$임. 뉴턴의 운동 제2법칙($F = ma$)에 의해 다음과 같이 차원적으로 유도됨.

• 질량 차원 ($m$): 밀도($\rho$) $\times$ 부피($V \propto L^3$) $\Rightarrow m \propto \rho L^3$

• 가속도 차원 ($a$): 시간의 정의($t \propto \frac{L}{v}$)를 가속도($a = \frac{v}{t}$)에 대입 $\Rightarrow a \propto \frac{v^2}{L}$

• 관성력 차원 ($F_i$): $$F_i = m \cdot a \propto (\rho L^3) \cdot \left(\frac{v^2}{L}\right) = \rho v^2 L^2 \quad [\text{N}]$$

• 웨버 수 무차원 비율 대입 및 약분 (Cancel-out): 표면장력에 의한 실제 힘은 $F_s = \sigma \cdot L$ 이므로, 두 힘의 비율은 다음과 같이 차원적 약분을 거쳐 최종 웨버 수 공식이 도출됨.

$$We = \frac{F_i}{F_s} = \frac{\rho v^2 L^2}{\sigma L} = \frac{\rho v^2 L}{\sigma}$$

3) 웨버 수 크기에 따른 유체역학적 거동 분석

4) 소방 엔지니어링과의 유기적 연관성 (Trade-off)

• 미분무수 질식 소화 극대화: 가압 송수를 통해 노즐 방출 속도($v$)를 폭증시켜 $We$를 상승시킴으로써 물방울을 미립화함. 이는 표면적을 비약적으로 넓혀 증발 속도를 극대화하고 산소 차단 질식과 냉각 효과를 배가함.

• 화재 플룸 관통력 확보 (ESFR): 고천장 물류창고 화재 시 $We$가 너무 크면 방사된 소화수가 천장 근처 공기 저항으로 전부 조기에 깨져 비산(기류에 날아감)되어 바닥의 화재 심부까지 도달하지 못함(ADD 저하). 따라서 $We$를 작게 통제하여 단단하고 굵은 물방울을 유지해야 화재 상승 기류를 관통할 수 있음.

1) 화학적 극복: 침투제 및 계면활성제(Wet Agent / Foam) 첨가

물에 소량의 계면활성제를 첨가하면 친수기와 친유기를 가진 계면활성 분자들이 물의 표면에 밀착 정렬하여 수소 결합의 표면 수축력을 완전 상쇄시킴. 이로 인해 표면장력이 급강하(약 $72\text{ dyne/cm} \rightarrow 20\sim 30\text{ dyne/cm}$)하여 **가연물 심부 내로 물이 사정없이 스며들어 가스 기화와 화염을 초동 진압함** (렉실계, 랙크식 창고, 타이어 창고 화재 특효).

2) 물리적 극복: 미분무수(Water Mist) 설비의 고압 미립화 기술 적용

초고압(최대 $10\sim 20\text{ MPa}$) 펌프로 소화수를 노즐 오리피스로 압출해 표면장력 장벽을 강제로 찢어발겨 가느다란 미립자 액적($Dv_{0.99} < 1,000\,\mu\text{m}$)으로 비산시킴. 표면적의 기하학적 극대화로 급격한 증발 잠열 질식 및 3차원 입체 냉각 소화를 구현함.

1) 실험실 모형화(Modeling)와 물리적 한계 극복

초고층 빌딩 제연이나 대규모 물류창고 화재 현상을 실물 크기로 실험하는 것은 경제적·물리적으로 불가능함. 따라서 축소 모형을 제작하여 실험해야 하는데, 이때 실제 건물(Prototype)과 축소 모형(Model) 간에 **무차원수 비율을 일치시켜 줌으로써 물리적 거동을 완전 동기화(상사성 충족)시킬 수 있음**.

2) 3대 상사 법칙 (Similitude)

• 기하학적 상사 (Geometric Similitude): 모형과 실물의 형상 및 치수 비율이 완전히 동일함 (길이 비 $L_r = \text{const}$).

• 운동학적 상사 (Kinematic Similitude): 두 유동 시스템의 속도 방향과 가속도 비율이 동일함 (유량 비, 유속 비 일치).

• 역학적 상사 (Dynamic Similitude): 유동을 지배하는 **모든 힘의 성분 비율이 동일함** (관성력, 점성력, 중력, 표면장력 등 무차원수의 수치적 완전 일치 요구됨).

3) 차원해석(Dimensional Analysis)이 갖는 4대 공학적 의의

• 실험 횟수의 획기적 단축 (압축 효과): 배관 마찰손실에 영향을 주는 5개 독립 변수(밀도, 점도, 속도 등)를 각각 실험하면 10만 번 이상이 필요하나, 차원해석을 통해 레이놀즈 수 등 1~2개 무차원수로 결합하면 수십 번의 실험만으로 전체 실험식을 도출할 수 있음.

• 차원 동차성(Dimensional Homogeneity) 검증 필터: 수식의 좌변과 우변의 최종 물리적 차원이 완전히 일치하는지 규명하여 공식 유도의 유효성과 물리적 합리성을 검증하는 강력한 도구임.

• 물리 메커니즘 규명 전 수식의 뼈대 예측: 난해한 유동의 정확한 지배방정식을 모를 때, 버킹엄 파이($\Pi$) 정리 등을 통해 관련 변수들 간의 지수 조합 및 비례 관계식을 물리적으로 먼저 유추해낼 수 있음.

• 모형과 실물을 잇는 무차원수 유도: 레이놀즈($Re$), 프루드($Fr$), 웨버($We$) 수와 같은 핵심 지배 무차원수들이 차원해석을 통해 수학적으로 도출되며, 이는 축소 상사 실험을 위한 확고한 이론적 고리가 됨.

1) Reynolds 수 ($Re$) 및 Euler 수 ($Eu$)의 역학적 유도

• 관성력 ($F_i$) 차원식: Newton 제2법칙($F=ma$)에 의해 질량($m \propto \rho L^3$)과 가속도($a \propto \frac{v^2}{L}$)를 곱하여 산출됨. $$F_i = m \cdot a \propto \rho L^3 \cdot \frac{v^2}{L} = \rho v^2 L^2$$

• 점성력 ($F_v$) 차원식: 점성 법칙($\tau = \mu \frac{dv}{dy}$)에 면적($L^2$)을 곱하여 힘으로 치환함. $$F_v = \tau \cdot A \approx \left(\mu \frac{v}{L}\right) \cdot L^2 = \mu v L$$

• 압력력 ($F_p$) 차원식: 압력차($\Delta P$)에 단면적($L^2$)을 곱함. $$F_p = \Delta P \cdot A \propto \Delta P \cdot L^2$$

$$\therefore Re = \frac{\text{관성력}}{\text{점성력}} = \frac{\rho v^2 L^2}{\mu v L} = \frac{\rho v L}{\mu} \quad \text{(레이놀즈수 유도 완료)}$$

$$\therefore Eu = \frac{\text{압력력}}{\text{관성력}} = \frac{\Delta P \cdot L^2}{\rho v^2 L^2} = \frac{\Delta P}{\rho v^2} \quad \text{(오일러수 유도 완료)}$$

2) 압력계수 ($C_p$) : 정압 차이와 동압의 물리적 비율 유도

• 베르누이 방정식에 의해 흐르는 유체의 총에너지는 **정압($P$)과 동압($\frac{1}{2}\rho v^2$)의 합**으로 일정함.

• 기준 유동 정압($P_{\infty}$) 대비 특정 정체점이나 장애물 전면에서의 정압 상승분($P - P_{\infty}$)은, 속도 흐름의 운동에너지가 압력에너지로 100% 가역 변환되었을 때의 최대 에너지 크기임.

• 이 정압 변화량($P - P_{\infty}$)을 기준 유동의 운동에너지 강도인 **동압($\frac{1}{2}\rho v^2$)으로 나누어 순수 비율화**해 줌으로써 속도 감속에 따른 압력 변동 강도를 정량 분석함. $$C_p = \frac{\text{정압 변동량}}{\text{기준 동압}} = \frac{P - P_{\infty}}{\frac{1}{2}\rho v^2} \quad \text{(압력계수 정의 완료)}$$

3) Prandtl 수 ($Pr$) : 두 확산 계수의 비율 유도

• 유체의 속도 분배(경계층)를 지배하는 **동점성계수(운동량 확산도, $\nu$)**는 점성계수를 밀도로 나눈 값임: $\nu = \frac{\mu}{\rho}$ [$\text{m}^2/\text{s}$]

• 유체의 열 분포(온도 경계층)를 지배하는 **열확산계수(열 확산도, $\alpha$)**는 열전도도를 비열 밀도로 나눈 값임: $\alpha = \frac{k}{\rho C_p}$ [$\text{m}^2/\text{s}$]

• 유체 유동 내에서 물리적 속도 전파 속도와 온도 전파 속도의 경쟁 관계(비율)를 구함. $$Pr = \frac{\text{운동량 확산도}}{\text{열 확산도}} = \frac{\nu}{\alpha} = \frac{\mu / \rho}{k / (\rho C_p)} = \frac{\mu C_p}{k} \quad \text{(프란틀수 유도 완료)}$$

4) Grashof 수 ($Gr$) : 부력과 점성력의 물리적 유도

• **부력 ($F_b$)의 지배식**: 온도차 $\Delta T$에 의한 유체의 체적 팽창 밀도차는 $\Delta \rho = \rho \beta \Delta T$임. 중력가속도($g$)와 대표 체적($L^3$)을 곱해 총 부력을 산출함. $$F_b = \Delta \rho \cdot g \cdot L^3 = \rho g \beta \Delta T L^3$$

• **점성 저항력 ($F_v$)의 지배식**: 자연 대류 유동에서 부력에 의해 발생하는 유속의 물리적 차원식($v \propto \frac{\nu}{L}$)을 전단응력 점성력 공식($\mu v L$)에 대입함. $$F_v = \mu \left(\frac{\nu}{L}\right) L = \mu \nu = \rho \nu^2$$

• 부력과 점성력의 상대적 대립비를 제곱 차원으로 나누어 유체 유동 지배 상수를 정의함. $$Gr = \frac{\text{부력}}{\text{점성력}} \cdot (\text{차원 척도}) = \frac{\rho g \beta \Delta T L^3}{\rho \nu^2} = \frac{g \beta \Delta T L^3}{\nu^2} \quad \text{(그라쇼프수 유도 완료)}$$

5) Froude 수 ($Fr$) 관성력/중력 비율 메커니즘 유도 및 무차원성 증명 (133회 단독 기출)

※ 제133회 1교시 기출: "유체의 흐름에서 Froude 수가 무차원임을 증명하고, 정상류와 비정상류의 정의를 수식으로 설명하시오."

• 중력 ($F_g$) 차원식: 유체의 자체 무게($W = mg$)로서, 질량($m \propto \rho L^3$)과 중력가속도($g$)를 곱하여 산출함. $$F_g = m \cdot g \propto \rho L^3 \cdot g = \rho g L^3$$

• Froude 수 물리적 유도: 관성력($F_i = \rho v^2 L^2$)과 중력($F_g$)의 상대적 크기 비에 대해 제곱근(Square root)을 취하여 최종 공식을 유도함. $$Fr = \sqrt{\frac{\text{관성력}}{\text{중력}}} = \sqrt{\frac{\rho v^2 L^2}{\rho g L^3}} = \sqrt{\frac{v^2}{gL}} = \frac{v}{\sqrt{gL}} \quad \text{(물리적 공식 유도 완료)}$$

• 무차원성($M^0 L^0 T^0$) 증명: 유도된 공식이 물리적 차원을 가지지 않음을 단위 차원 소거법칙으로 증명함. $$\text{Dimension of } \sqrt{gL} = \left( [L \cdot T^{-2}] \cdot [L] \right)^{1/2} = \left( [L^2 \cdot T^{-2}] \right)^{1/2} = [L \cdot T^{-1}]$$ $$\text{Dimension of } Fr = \frac{\text{Dimension of } v}{\text{Dimension of } \sqrt{gL}} = \frac{[L \cdot T^{-1}]}{[L \cdot T^{-1}]} = [M^0 L^0 T^0] \quad \text{(무차원 증명 완료)}$$

1) 제연설비 플러그홀링(Plug-holing) 현상 방지 설계 ($Fr$)

배기구 아래의 맑은 공기가 유입되는 현상을 방지하는 **임계배기량($Q_c$) 공식**은 Froude 수 역학적 상사를 기초로 유도됨. $Fr$ 수가 임계치($Fr_{\text{crit}} \approx 1.5$)를 넘지 않도록 배기 속도를 통제하여 천장의 연기층 기류 안정성을 강제 확보함. Question 16 연동

2) 미분무수 설비의 고속 제트 분사 및 액적 극미립화 ($We$)

밀쳐 나아가려는 관성력과 뭉치려는 표면장력의 비인 Weber 수가 **임계치($We_{\text{crit}} \approx 12$)**를 넘는 순간 액적의 2차 분열이 격렬하게 발생함. 고압 노즐 설계 시 출구 유속($v$)을 극대화하여 $We$를 높임으로써 극안개 미립화를 구현, 냉각 및 질식 효율을 폭증시킴. Question 02 연동

3) 제연 차압 가압 송풍 및 초고층 빌딩 외부 연돌 효과 해석 ($Eu$ & $C_p$)

외부에서 유입되는 강력한 바람에 의해 건물 벽면에 발생하는 풍압($C_p$)을 고려하여 제연 전실의 최소 가압압력(최소 40~50 Pa 이상) 설계 시 풍압 계수를 통한 동압 대비 정압 저항 마진을 정밀 계산함. Question 16 연동

4) 스프링클러 헤드 감열시간 지연율 계산 및 화재 초기 연기 대류 유동 ($Bi$, $Nu$, $Gr$)

외부 자연대류 풍속에 의한 기류 전파 속도인 Grashof 수와 대류/전도 비율인 Nusselt 수를 연계하여 헤드 주위의 열전달 성능을 분석함. Biot 수($Bi < 0.1$) 조건을 만족하는 감열체의 집중용량법 RTI 유도식을 통해 헤드 동작 신뢰성을 완전 규명함. Question 11 연동

1) 에너지 총합 형태 (압력 차원, [Pa])

$$P + \frac{1}{2}\rho v^2 + \rho g z = \text{const}$$

2) 역학적 수두 형태 (길이 차원, [m])

$$\frac{P}{\gamma} + \frac{v^2}{2g} + z = H \quad \text{(총 수두의 보존)}$$

(여기서, $\frac{P}{\gamma}$: 압력수두 [m], $\frac{v^2}{2g}$: 속도수두 [m], $z$: 위치수두 [m], $\gamma = \rho g$: 유체의 비중량 [$\text{N/m}^3$])

1) 실제 유체의 점성 마찰력 무시 (\(\mu \neq 0\))

실제 유체 유동 시에는 파이프 벽면 경계층에서의 점성 전단 응력에 의해 지속적으로 역학적 에너지가 손실(열에너지 소산)됨. 소방 배관 내 마찰손실 수두(Darcy 손실 수두 \(h_L\)) 항이 누락되어 가압송수 설계 시 심각한 과소 설계가 초래됨.

2) 속도 분포의 불균일성 (Velocity Profile)

이상 유체는 관 단면 전체에서 속도가 균일하다고(Plug Flow) 가정함. 그러나 실제 유체는 벽면 노슬립 조건(No-slip Condition)으로 인해 중앙부 속도가 가장 빠른 **층류 포물선 분포** 혹은 **난류 로그 분포**를 나타내므로, 평균 속도 기반의 동압산정이 운동에너지를 대변하지 못함.

3) 유동 박리(Separation) 및 와류(Vortex) 현상에 의한 감쇄

급격한 확대관, 급축소관, 또는 엘보(Elbow) 등 티형 분기 부위에서 유체가 유선을 유지하지 못하고 이탈하는 **박리 현상**이 발생하여 격렬한 압력 강하와 와류가 발생되나, 이상 유동식에서는 이를 연산 불가함.

4) 가스계 등 압축성 가스 거동 해석 한계

가스계 소화설비 방출과 같이 고압의 기체가 초고속(마하수 \(Ma \ge 0.3\))으로 유동할 경우 밀도($\rho$)가 압력과 열역학적 변화에 따라 급감하므로 비압축성 기반인 베르누이 방정식으로는 해석에 한계 발생함.

1) 수정 베르누이 방정식 (실제 유체 에너지 방정식) 도입

점성 마찰에 의한 에너지 손실($h_L$), 펌프의 가압 에너지(동력 수두 $h_p$), 터빈의 동력 회수 수두($h_t$)를 종합 고려하여 유선을 확장 정리함.

2) Coriolis 운동에너지 보정계수 (\(\alpha\)) 연산 가산

단면 내 속도 구배 불균일에 기인한 속도 수두 오차를 해결하고자 보정계수 $\alpha$를 도입함.

• 층류 유동 (Laminar Flow): 완벽한 포물선 속도 구배로 인해 \(\alpha = 2.0\) 임.
• 난류 유동 (Turbulent Flow): 비교적 균일한 지수 분포로 \(\alpha = 1.02 \sim 1.15\) 이며, 소방 실무(난류 지배)에서는 대략 $1.0$에 가깝게 간주 처리함.

3) 수계소화 수리계산과의 결부

스프링클러 배관망의 가압 분기별 마찰손실 수두 계산 시, 위 수정 베르누이 방정식에 **Darcy-Weisbach 식 및 Hazen-Williams 식**을 결합 연동하여 설계 방수압 및 최적 펌프 양정($H$)을 정밀 연산함.

1) Darcy-Weisbach 방정식 (이론식)

차원해석을 기반으로 도출된 유체역학적 완전 이론식으로, 모든 유체의 층류 및 난류 유동에 구애받지 않고 적용 가능함.

기본 공식: $$h_L = f \cdot \frac{L}{D} \cdot \frac{v^2}{2g} \quad \text{[m]}$$

(여기서, $f$: 관 마찰계수, $L$: 배관 길이 [m], $D$: 배관 내경 [m], $v$: 평균 유속 [m/s], $g$: 중력가속도 [$\text{m/s}^2$])

마찰계수(\(f\)) 결정의 복잡성: 층류 영역($Re < 2,100$)에서는 $f = \frac{64}{Re}$ 로 단순 산출되나, 난류 영역에서는 레이놀즈수($Re$)와 상대조도($\epsilon/D$)를 인자로 삼아 **Moody 선도** 또는 **Colebrook 관계식**에 의한 반복적 근사치 수치 해석이 필수적임.

2) Hazen-Williams 방정식 (경험식)

물이 상온 상태로 흐르는 철강/강관 관로의 다량의 실측 데이터를 회귀 분석하여 정립한 공학적 경험식임.

기본 공식 (수두 차원): $$h_L = 6.174 \times 10^5 \cdot L \cdot Q^{1.85} \cdot C^{-1.85} \cdot D^{-4.87} \quad \text{[m]}$$

(여기서, $Q$: 유량 [L/min], $C$: 조도 계수 / 유량 계수 (C-factor), $D$: 배관 내경 [mm], $L$: 배관 길이 [m])

특징 및 편의성: 복잡한 레이놀즈수 연산 및 상대조도 탐색 과정 없이, 배관 재질에 부여된 **고정값 조도 계수(C-factor)**만을 적용하여 연산이 극히 간편하여 전 세계 소방 설계의 표준으로 준용됨.

Step 1. 마찰이 없는 이상적 유출 유속 도출 (Torricelli 정리)

위치 에너지와 운동 에너지의 상호 보존 관계에 기하여 유출 유속($v_0$)을 산정함.

$$v_0 = \sqrt{2gH} \quad \text{[m/s]}$$

(여기서, $H$: 노즐 선단의 가압 수두 [m], $g$: 중력 가속도 [$\text{m/s}^2$])

Step 2. 실제 유출 수축 및 마찰 감쇄 보정 (실제 방수량 공식)

유체가 좁은 오리피스를 통과해 분출할 때, 관성력으로 인해 흐름 단면적이 노즐 직경보다 수축하는 **Vena Contracta (수축 단면)** 현상 및 벽면 마찰 감쇄를 반영하고자 **속도계수($C_v$)**와 **축소계수($C_c$)**를 도입함.

$$v = C_v \cdot \sqrt{2gH} \quad \text{(실제 방출 속도)}$$

$$A_c = C_c \cdot A \quad \text{(실제 흐름 수축 단면적)}$$

$$\therefore Q = A_c \cdot v = C_c \cdot C_v \cdot A \cdot \sqrt{2gH} = C_d \cdot A \cdot \sqrt{2gH} \quad \text{[m}^3\text{/s]}$$

(여기서, \(C_d = C_c \cdot C_v\) : 방수계수(유출계수) 이며 표준 스프링클러 헤드는 대략 $0.95 \sim 0.98$ 수준임. $A$: 물리적 노즐 구멍 단면적 [$\text{m}^2$])

Step 3. 압력 차원 변환 및 수치 정립

가압 수두 $H$를 소방 법정 압력 단위인 $\text{MPa}$ 및 유체 밀도($\rho$)와 연동하여 압력 수두($H = \frac{P}{\rho g}$)로 치환함.

$$Q = C_d \cdot A \cdot \sqrt{2g \cdot \frac{P}{\rho g}} = C_d \cdot A \cdot \sqrt{\frac{2P}{\rho}} \quad \text{[m}^3\text{/s]}$$

소방 실무 단위계인 **유량 $Q$ [L/min]** 및 **방수압 $P$ [MPa]** 로의 단위 보정을 전개함.

$$\text{• 유량 환산: } 1\,\text{m}^3\text{/s} = 60,000\,\text{L/min} \quad \text{• 압력 환산: } P\,\text{[MPa]} = 10^6\,\text{N/m}^2\,\text{(Pa)}$$

$$\text{• 물의 밀도: } \rho = 1,000\,\text{kg/m}^3$$

1) 공학적 정의 물리식

$$K = 848,528 \cdot C_d \cdot A = 848,528 \cdot C_d \cdot \frac{\pi d^2}{4}$$

(이 식에 의해 헤드 오리피스 직경($d$)이 클수록, 밸브 내벽 마찰이 적어 방수계수($C_d$)가 클수록 K-factor가 물리적으로 증가하여 유량이 폭증함)

2) 미터법 vs 영미법 단위 비교 분석

1) NOAEL (No Observed Adverse Effect Level : 최대 무독성 농도)

인체에 독성학적 악영향(심장 독성, 중추신경계 영향 등)을 관찰할 수 없는 최대 약제 농도로, 상주 인원이 있는 실에 적용하는 안전 한계 기준치임.

2) LOAEL (Lowest Observed Adverse Effect Level : 최소 무독성 농도)

인체에 독성학적 악영향을 관찰할 수 있는 최소한의 약제 농도로, 이 농도를 초과하는 환경에 노출될 시 급격한 인체 상해 발생 우려 있음.

3) NEL (No Effect Level : 무효과 농도 / 연소공학적 비폭발한계)

소화약제 방출 시 인체에 생리적 변화나 악영향을 전혀 일으키지 않는 임계 소화약제 농도이자, 가스의 연소공학적 관점에서는 비폭발 한계 농도를 의미함. (연소공학적으로는 가연성 가스의 폭발하한계(LEL) 및 폭발상한계(UEL)와 대비되어 비폭발 안전 경계를 규정하는 지표임.)

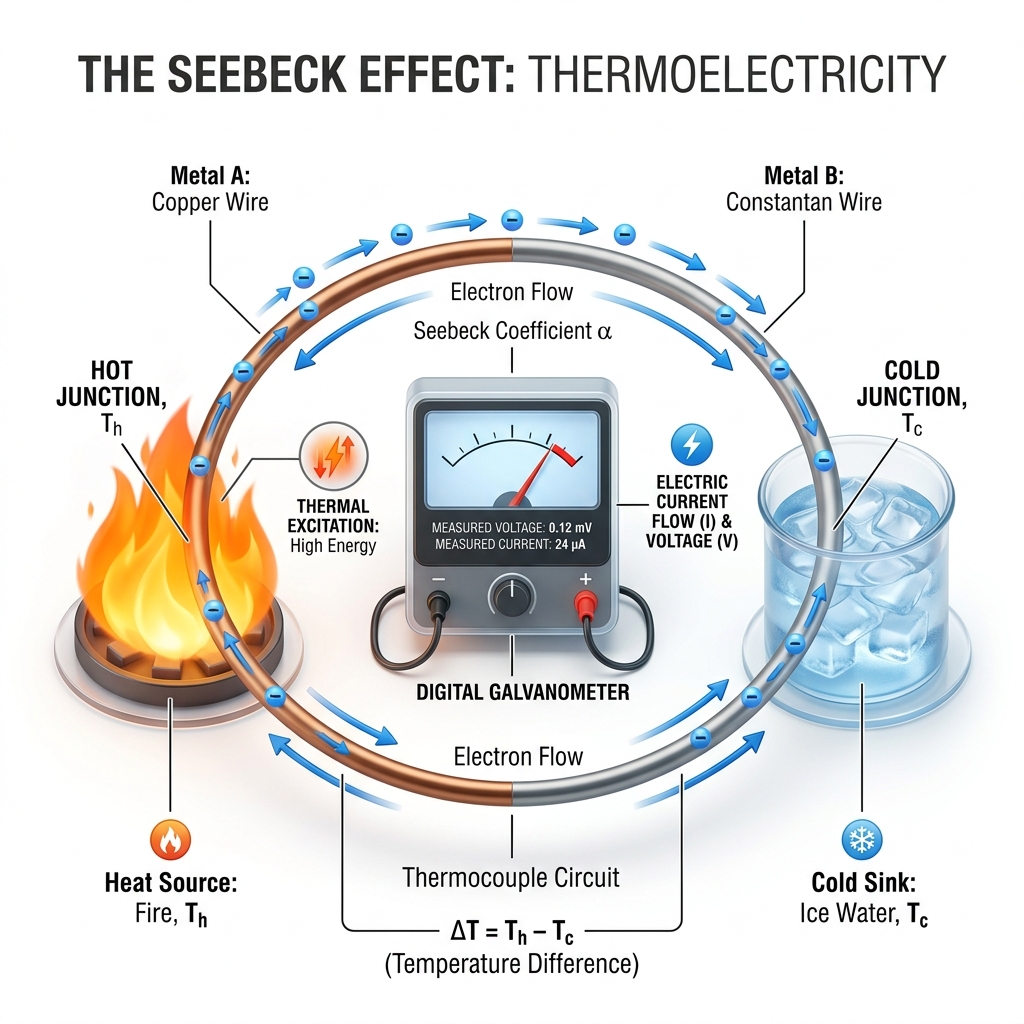

1) Seebeck Effect (제백 효과) - [열 → 전기]

두 종류의 서로 다른 금속(또는 반도체) 양 끝단을 접합하고 접합부에 온도차(\(\Delta T\))를 주었을 때, 접합부 간 전하 밀도 차이에 의해 열기전력(폐회로에 전류가 흐르는 현상)이 발생하는 현상임.

수식 관계: $$E = \alpha \cdot (T_h - T_c) = \alpha \cdot \Delta T$$

(여기서, $E$: 열기전력 [V], $\alpha$: Seebeck 계수 [V/K], $T_h, T_c$: 고온부 및 저온부 온도)

응용 분야: 열전대(Thermocouple) 온도계, 열전대식 감지기

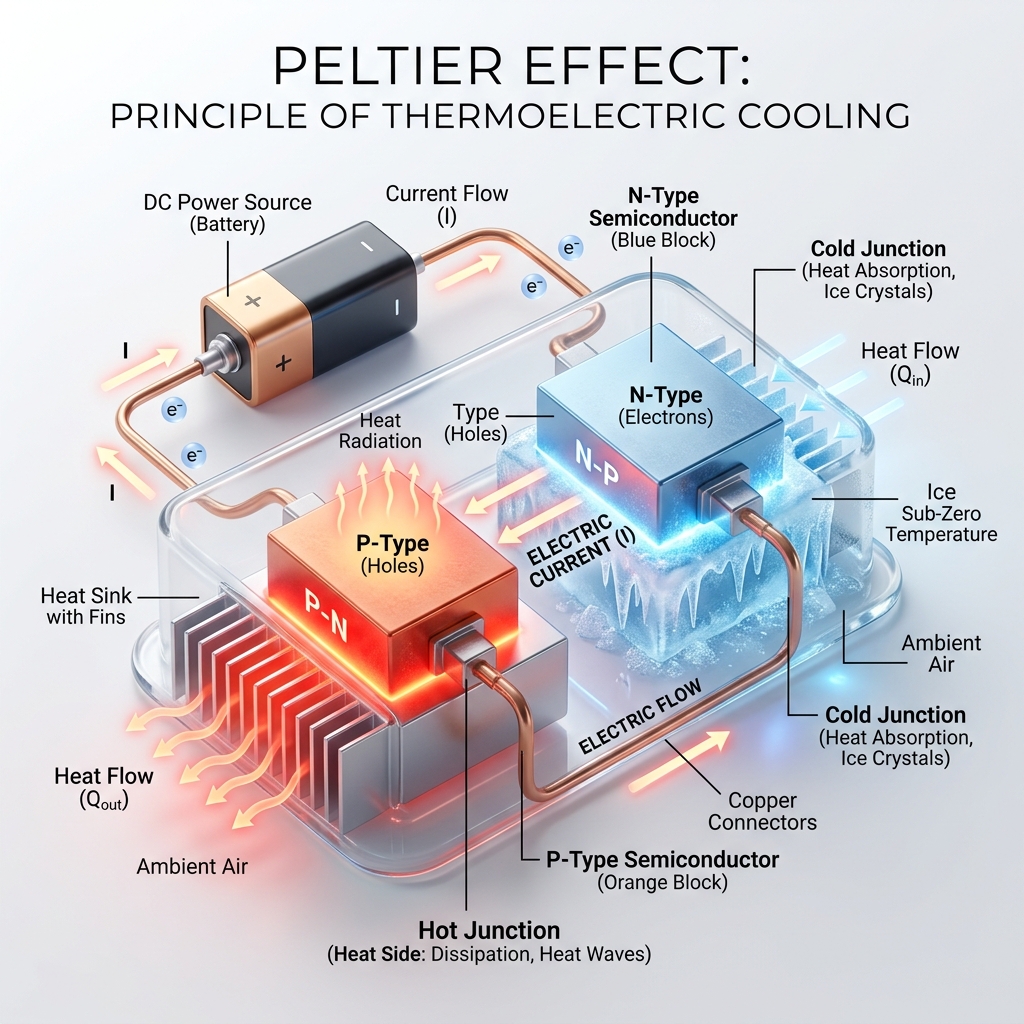

2) Peltier Effect (펠티에 효과) - [전기 → 열]

두 종류의 서로 다른 금속 접합부에 외부에서 직류 전류(\(I\))를 흘려보내면, 전류의 방향에 따라 한쪽 접합부에서는 열을 흡수(냉각)하고, 반대쪽 접합부에서는 열을 방출(가열)하는 가역적 현상임.

수식 관계: $$Q = \pi \cdot I \cdot t$$

(여기서, $Q$: 흡/발열량 [J], $\pi$: Peltier 계수 [V], $I$: 전류 [A], $t$: 통전시간 [s])

응용 분야: 열전 냉각기(Thermo-cooler), 정밀 소형 전자 부품 제어

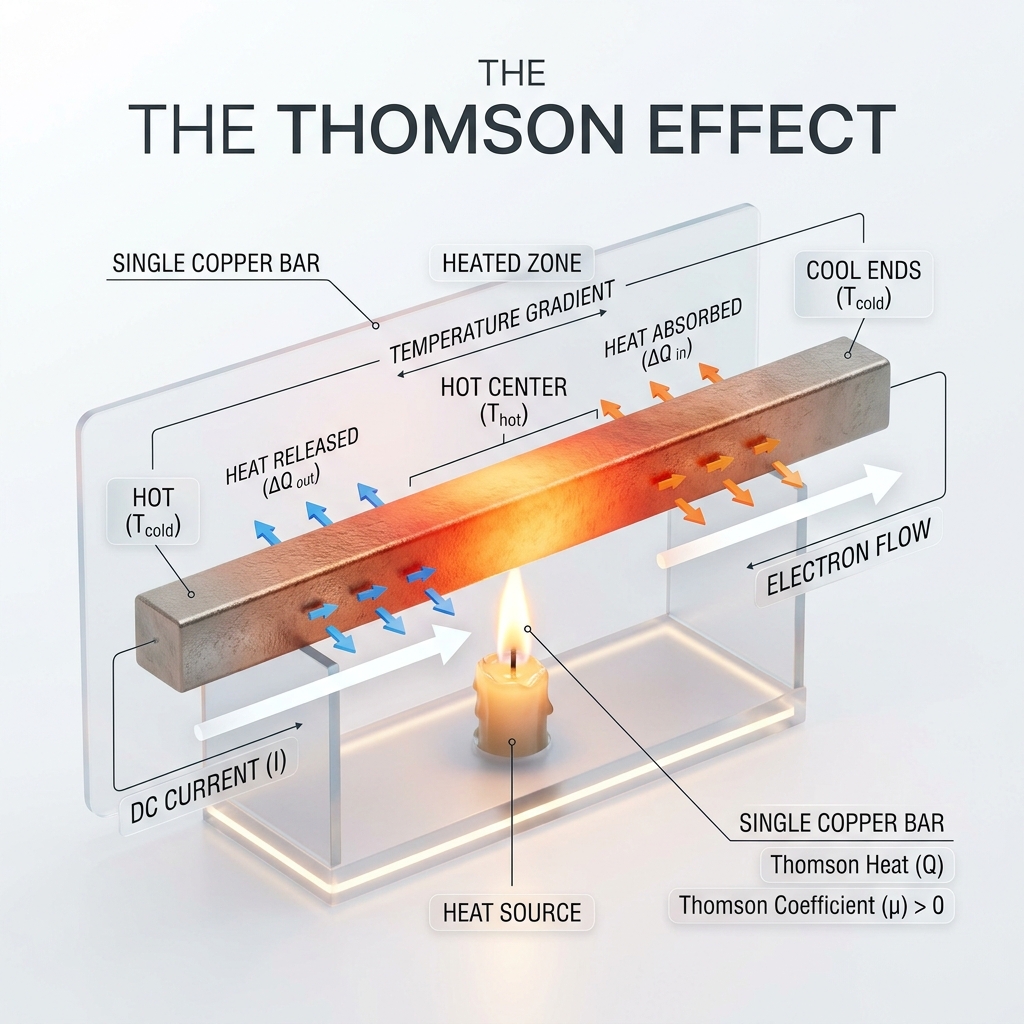

3) Thomson Effect (톰슨 효과) - [단일 금속 내 상호작용]

이종 금속이 아닌 동일한 단일 금속선에 온도 구배(온도차)가 존재하는 상태에서 전류를 흘릴 때, 금속 고유의 특성에 따라 주울열(Joule Heat, $I^2R$) 이외에 추가적인 열의 흡수 또는 방출이 발생하는 현상임.

수식 관계: $$Q = \sigma \cdot I \cdot \Delta T \cdot t$$

(여기서, $\sigma$: Thomson 계수 [V/K])

1) 공학적 정의

급기가압제연 시 발생하는 공기 차압 저항력과 도어클로저의 기계적 폐쇄력을 이겨내고, 피난자가 출입문을 열기 위해 손잡이 부위에 가해야 하는 총 필요 외력(개방력, \(F\))을 의미함.

2) 법적 기준 (NFPC 501A 제25조)

제연설비 가동 시 출입문의 총 개방력은 110 N 이하 한계치 충족 필요함. (초과 시 피난 장해로 대형 참사 발생 우려)

3) 110 N의 인체공학적·방재학적 내재 의미 (10점 만점 핵심 고찰)

• 물리적 실체 환산 (\(110\,\text{N} \approx 11.22\,\text{kgf}\)): 약 11.2kg짜리 생수 묶음을 한 손가락으로 들어 올릴 때 버텨야 하는 묵직한 저항력의 총합과 같음.
• 인체공학적 한계선 (Ergonomic Threshold): 화재 패닉 상황에서 신체 건강한 성인이 아닌, 신체 근력이 가장 약한 피난약자(어린이, 노약자, 휠체어 이용 장애인 등)가 한 손으로 개방할 수 있는 생리학적 최대 허용 근력 마지노선에 기함. (미국 NFPA 101 및 SFPE 인간행동실험 데이터 기반 표준화)
• 가치 충돌(Trade-off)의 공학적 임계값: [차압을 높여 연기 침입을 막는 제연 안전성]과 [차압을 낮추어 문을 열기 쉽게 하는 피난 안전성]이라는 상충되는 소방 방재 안전성 사이의 가장 가혹한 타협 한계값을 의미함.

1) 개방력 산정 공식

피난자가 문 손잡이를 밀어 열 때 회전축(힌지)을 중심으로 가해지는 모멘트 평형식에 의해 도출됨.

여기서,

• $F$: 총 출입문 개방력 [N]
• $F_c$: 도어 클로저(폐쇄장치)의 기계적 폐쇄력 [N] (통상 30~40N 작용)
• $A$: 출입문의 순수 단면적 [m²] (폭 $W \times$ 높이 $H$)
• $\Delta P$: 부속실(가압실/전실)과 화재실 간의 가압 차압 [Pa] (최소 40Pa 이상, 스프링클러 실 12.5Pa)
• $W$: 출입문의 전체 폭 [m]
• $d$: 문 손잡이 중심으로부터 문 끝단(개방 가해점) 사이의 거리 [m]

2) 힌지 기준 회전 모멘트 평형 유도 과정 (10점 만점 저격 핵심 수학적 증명)

경첩(Hinge) 회전축을 원점으로 두고 [문을 닫으려는 저항 모멘트의 합]과 [문을 열려는 피난자 개방 모멘트]가 균형( equilibrium)을 이루는 물리적 모멘트 평형 방정식을 전개함.

1) 기계적 대책 : 플랩 댐퍼 (Flap Damper) 설치

설정 차압 한계 초과 시 댐퍼 날개가 기계적으로 개방되어 과압 공기를 바이패스 배출하는 기계적 릴리프 방식임.

2) 전기·전자식 대책 : 인버터(VFD) 풍량 및 회전수 제어

차압 센서가 압력을 실시간 검출하여 송풍기 전동기 회전수를 직접 가변 제어하는 주파수 제어식 지능형 제어 방식임.

3) 복합 제어 대책 : 자동차압조절급기댐퍼 적용

급기 통로 상의 댐퍼 개도(열리는 각도)를 차압 신호와 연동하여 개별 부속실(가압실/전실) 단위 압력을 균일하게 유지함.

1) 삼중점 (Triple Point) : $T = -56.6^\circ\text{C}$, $P = 5.11\text{ atm}$ ($0.518\text{ MPa}$)

고체, 액체, 기체가 공존하는 열역학적 지점임. 이 이하의 압력 환경에서는 액화되지 않고 고체에서 기체로 직접 승화함.

2) 임계점 (Critical Point) : $T = 31.1^\circ\text{C}$, $P = 72.8\text{ atm}$ ($7.38\text{ MPa}$)

기상과 액상의 상 경계가 모호해지는 한계 지점으로, 이 조건 초과 시 기화 잠열 없이 고밀도 초임계 상태로 단일 거동함. (안전 저장을 위한 실온 제어 한계 온도임)

3) 대기압하의 승화점 (Normal Sublimation Point) : $T = -78.5^\circ\text{C}$ ($1\text{ atm}$)

대기압하 노출 시 압력이 삼중점 이하로 하강하므로 승화 곡선을 따라 즉각 온도가 -78.5℃로 강하하며 고체 미립자인 드라이아이스 결정이 생성됨.

1) 줄-톰슨 효과 원리

압축 가스가 단열 조건에서 노즐 등 좁은 오리피스를 통과하여 저압측으로 급격히 등엔탈피 팽창(교축과정)할 때, 가스의 내부 온도가 크게 변화하는 현상임.

줄-톰슨 계수 공식: $$\mu_{JT} = \left( \frac{\partial T}{\partial P} \right)_H$$

(이산화탄소 기체는 $\mu_{JT} > 0$ 영역에 있어 감압 팽창 시 극저온 냉각 작용 발생함)

2) 소화설비 방출 현상 (운무현상 : Fogging)

액화 저장 상태의 고압 약제가 방사 노즐에서 급격히 등엔탈피 팽창할 때, 줄-톰슨 효과로 온도가 즉시 승화점($-78.5^\circ\text{C}$) 이하로 강하하여 미립자 드라이아이스 분말 상태(운무 현상)로 고속 방사되며 질식 및 냉각 효과를 배가시킴.

1) RTI의 정의

스프링클러 헤드가 연소 기류의 유속 및 온도 변화에 얼마나 민감하게 감열 반응하는지를 나타내는 열적 반응 감도 지수임. (지수가 작을수록 초동 진압 성능 우수함)

2) RTI 수학적 정의식

여기서,

• $\tau$: 감열체의 열적 시간상수 (Time Constant) [s]
• $u$: 천장 가류 기류 속도 [m/s]
• $m$: 감열체의 질량 [kg]
• $C$: 감열체의 비열 [J/kg·K]
• $A$: 감열체의 열을 흡수하는 전열 표면적 [m²]
• $h_c$: 대류 열전달 계수 ($h_c = h_0 \cdot u^{0.5}$ 비례 모델 적용) [W/m²·K]

1) 시험 절차

① 시험 챔버 내 온도($T_g$) 및 풍속($u$)을 고온 정상류 상태로 일정하게 조절하여 유지함.

② 상온 조건의 시험 헤드를 가열된 고온 기류 챔버 내로 급격히 투입(Plunge)함.

③ 투입 즉시 헤드 감열부가 작동하여 신호가 분리될 때까지의 반응 시간($t_r$)을 고주파 타이머로 자동 계측함.

2) 계산 공식

$$t_r = -\tau \cdot \ln\left(1 - \frac{T_a - T_0}{T_g - T_0}\right)$$

(여기서, $T_a$: 헤드 설정작동온도 [℃], $T_0$: 초기 상온 [℃], $T_g$: 가온 가스 온도 [℃])

동 공식으로 추출된 열 시간상수 $\tau$를 통하여 $\text{RTI} = \tau \sqrt{u}$를 정밀 계산함.

3) 감도 등급 기준 요약

1) Beer-Lambert 법칙 (감광 법칙)

매질 투과 시 광도의 감소율은 투과 경로 길이 및 농도에 비례함.

여기서,

• $I_0$: 초기 통과 전 빛의 세기 (광도) [cd]
• $I$: 거리 $x$만큼 연기층을 통과한 후 남은 빛의 세기 [cd]
• $\mu$ (또는 $C_s$): 감광계수 (Extinction Coefficient) [m⁻¹]
• $x$: 빛이 통과한 광선 투과 경로 길이 [m]

2) 가시거리(D)와의 반비례 관계 공식

빛의 상대 대비비 최소 분별 한계치 도달에 따라, 가시거리($D$)는 감광계수($\mu$)와 가역적인 반비례 곡선 관계를 나타냄.

여기서,

• $D$: 가시거리 (Visibility) [m]
• $K$: 비례 정수 (피난 표지의 발광 성상 및 조도 상태에 따른 상수값)

1) 연기 상황별 정량적 가시거리 특징

2) 고득점 기출 계산 풀이 과정
